一、機器用途：
本機適用于各種線纜收線成圈之用，是電線電纜生產過程中必須的設備之一。
二、結構特點：

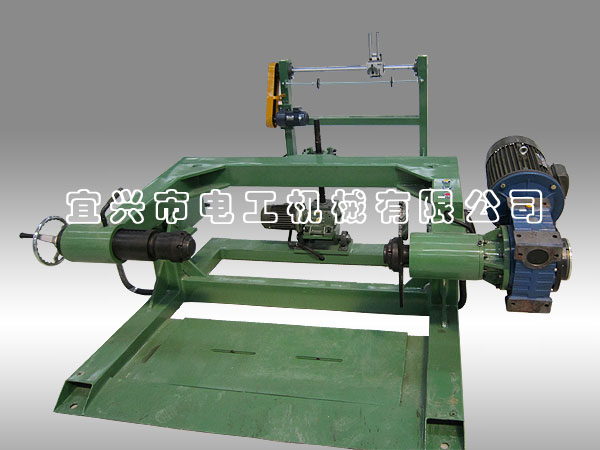

1、本收排線機采用蛙式結構。
2、收排線機底座采用優質鋼材焊接而成。
3、通過裝在底座鉸鏈上的升降電機帶動升降絲杠轉動而實現支承座在立柱上的上下移動，完成線盤的升降工作，上下均設有限位保護。
4、采用手動機械式頂緊或松開線盤。
5、張力控制由力矩電機控制器進行調節。
6、線盤上升、下降、停止等動作都可在主機上直接操作控制，確保生產過程簡便、安全、可靠。
三、主要技術參數
1、適用線盤型號 PN800～PN1250
2、線盤升降范圍 390～660mm
3、兩頂尖間距離 580～990mm
4、升降電機型號 1.1Kw Y9OS-4
5、****載重量 2T
6、收排線電機 力矩電機JLJ132-2.5/6
7、收排線機外形尺寸 2400×1600×1100
|
